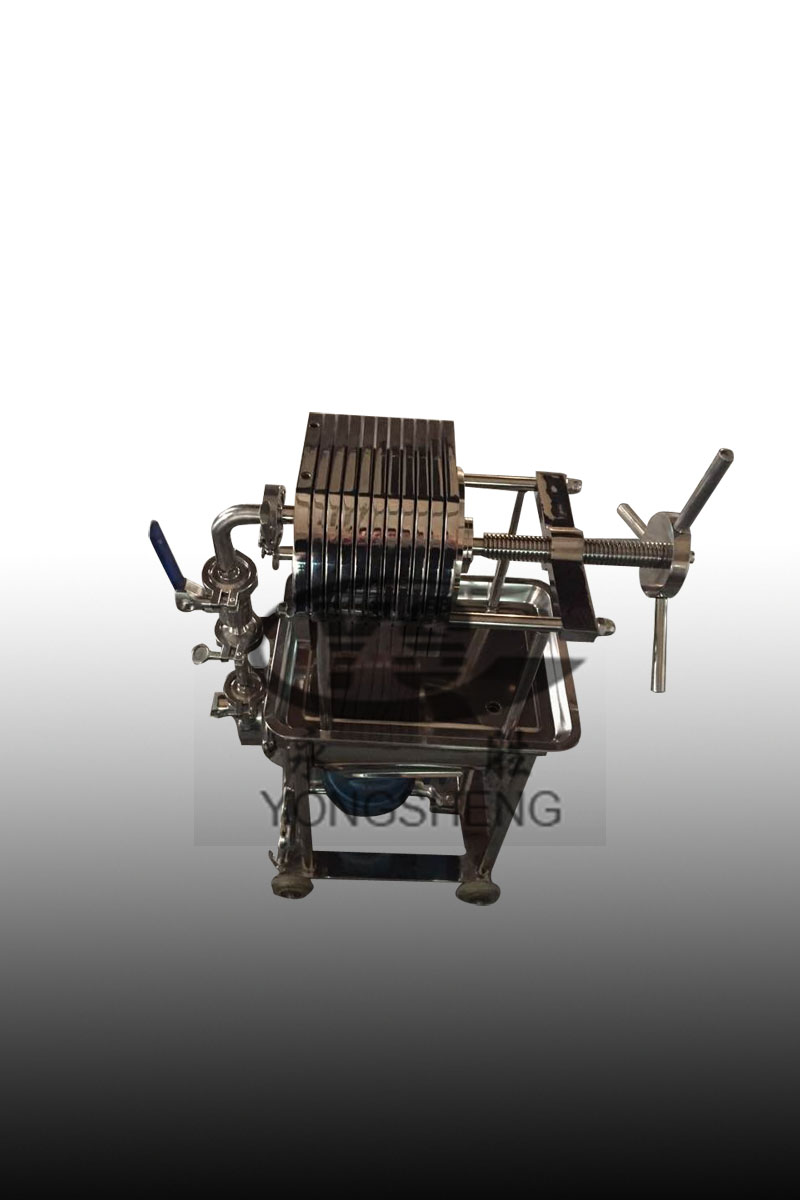

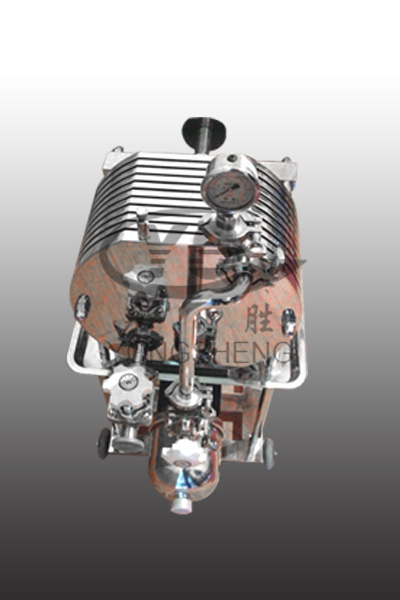

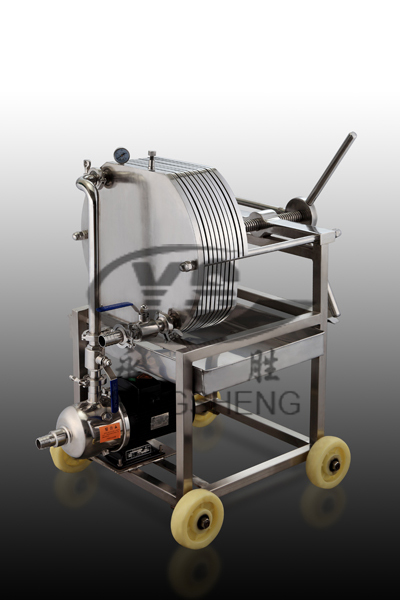

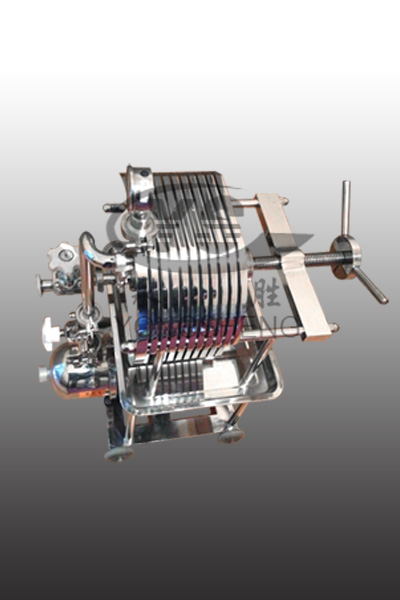

名称:卧式板框过滤器
专利号:
用途:(精滤 脱碳 纸板 粗滤) 本机为不锈钢多层板框压滤机,适用于浓度50%以下粘度较低,含渣量较少的液体作密闭过滤以达到提纯,灭菌、澄清等精滤、脱活性碳、除微粒、半精滤的要求,直接选用微孔滤膜,可不经微孔薄膜过滤器过滤可达到无菌过滤之目的)。本机过滤面积大,流量大,适用范围大,所以在制药、化工、食品等行业有广泛用途,应用在制药厂针剂药液之过滤,效果甚佳。

本机为不锈钢多层板框压滤机,适用于浓度50%以下粘度较低,含渣量较少的液体作密闭过滤以达到提纯,灭菌、澄清等精滤、脱活性碳、除微粒、半精滤的要求,直接选用微孔滤膜,可不经微孔薄膜过滤器过滤可达到无菌过滤之目的)。本机过滤面积大,流量大,适用范围大,所以在制药、化工、食品等行业有广泛用途,应用在制药厂针剂药液之过滤,效果甚佳。

结构特点:

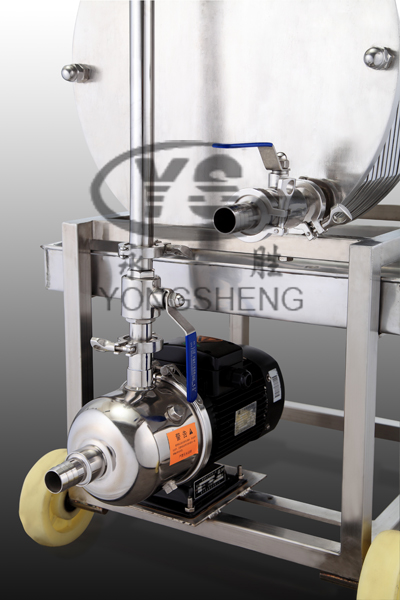

本机除配用电机外,其它机件均采用304或316L优质耐腐蚀不锈钢材料制成,适用于过滤各种PH值酸碱溶液,本机应用加压密闭过滤,滤液损耗少,过滤质量好,效率高。过滤部分由十层滤板组成,过滤面积大,流通量大;且可根据被滤溶液之不同生产工艺(初滤、脱活性碳、除微粒、半精滤、精滤)要求,更换不同滤膜滤布、滤纸本介质、及根据用户生产流量之大小可适当减少或增加滤板层数,使之适合生产之需要,因此本机具有一机多用适用范围广之特点;滤板采用平面螺纹网状形,结构先进,不变形,容易清洗,能有效地增长各种滤膜的使用寿命,从而降低和节约生产成本,本机配备之不锈钢加压泵,其配用电机小,耗电省。机座下装有胶轮,操作方便,移动灵活,可供移动使用。(本机同规格,型号,层数,流量比老型号大2T/h-3T/h,本机已生产、型号:TYY-200、TYY-300-TYY-400)。

规格型号
层数
过滤面积
(m2)
过滤压力
(Mpa)
理论水流量
(T/H)
电机功率
(Kw)
外型尺寸
(mm)
进口
(mm)
出口
(mm)
WSBH100-1
10
0.078
0.15
0.8
0.55
600×300×600
15
15
WSBH150-1
10
0.170
0.15
1.5
0.55
650×380×650
20
15
WSBH200-1
10
0.314
0.15
2.0
0.55
650×400×700
20
15
WSBH300-1
10
0.7
0.2
4.0
1.10
700×500×800
25
20
WSBH400-1
10
1.25
0.2
6.0
1.10
900×600×1000
38
25
WSBH400-16
16
2.0
0.3
9.0
1.50
1000×600×1000
38
25
WSBH400-20
20
2.5
0.3
10
1.50
1100×600×1000
38
25
WSBH400-24
24
3.0
0.3
12
2.20
1200×600×1000
38
25
WSBH400-32
32
4.0
0.3
14
2.20
1320×600×1000
45
25
WSBH500-2
20
3.9
0.3
15
2.20
1320×600×1000
45
25
WSBH500-3
30
5.8
0.3
25
2.20
1320×600×1000
45
25
WSBH500-4
40
7.8
0.3
30
2.20
1320×600×1000
45
25
WSBH500-5
50
9.8
0.3
40
2.20
1320×600×1000
45
25
注:需要面积加大可定做,增压泵要防爆电机和格兰富泵补差价,24层以上为双进双出加大流量。
本卧式板框过滤器最大可加工60层,采用液压。
