名称:层叠式板框过滤器
专利号:
用途:(粗滤 脱色 脱碳 保温 精滤 纸板 大流量) 本机(保温型和常温型)层叠式板框过滤机(器)是新研发的一种新型固液分离的液体过滤机(器), 本机可以粗滤、脱色、脱碳、保温, 深层过滤、半精滤、精滤 大流量,是集一体的新颖过滤机,本机广泛运用于化工、医药、石油环保等行业,对各类液体中微小杂质进行过滤、澄清,提纯处理的理想的固液分离设备。

       经我厂多年来生产过滤器的实践经验制造而成的,本机广泛运用于化工、医药、石油环保等行业,对各类液体中微小杂质进行过滤、澄清,提纯处理的理想的固液分离设备。
本机可以粗滤、脱色、脱碳、保温, 深层过滤、半精滤、精滤 大流量,是集一体的新颖过滤机,本机采用碳钢和不锈钢及耐强酸碱材质制作,木机内外抛光达400目,符合Gmp标准,工艺制作精良,性能安全稳定,抗腐蚀,经久耐用,操作简便,灵活节能,适应性强的多用途过滤设备。
本机过滤装置是由多层重叠过滤网板和框组成,原液体经过加压进入桶体内,从框外边孔进入再经网板上的过滤介质,从网板中心多个小孔出来,合格液体排出口。滤材可选用增强型滤膜、滤纸、滤布、不锈钢筛网、尼龙筛网、本机专用滤膜等,可根据用户选用合格的耗材。
  本机特点:流量大、速度快、存活性碳多、过滤面积大、占地面小、效率高、过滤精密度高、带温度显示、带回流装置(适合过滤活性碳时运用)、操作方便,统一采用快卸、法兰方式。
  本机特别运用于化工液体和粘性液过滤。对化工行业粘性液体过滤解决过滤难题。对过滤中的液体气味在全封闭状态下工作,本机与压缩机和气动隔膜泵配套使用效果特别好,真正地达到固液分离的过滤机,做到过滤机内无滴滴液体,对操作及车间做到无污染、无气味、对环保做了一点小小贡献。
1、 本机压力可最大承受0.5Mpa选用机械法兰凹线压紧,靠过滤耗材密封,杜绝漏的现象。
2、 本机流量大,因本机由一个DN25、DN32 DN40、DN50进入底盘,从中分二个进口进入桶体内,加上每层框上有六至八个孔进入,再从每层网板中心小法兰多个孔出合格液体,从而充分保证进液体也保证出液体,做到有过滤面积确保大流量。
3、 本机过滤面积大,最大20个平方过滤面积,体积小,占用面小,过滤机只有40层组成。
4、 本机存微粒、活性碳多,框内容量大,框高从1.5公分到5公分

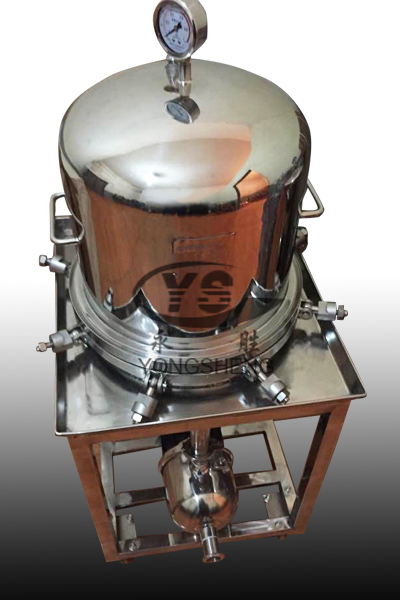

5、 本机由常温型温和保温型两种,保温型适用于粘性液体及温度低结晶液体过滤用,本机可于蒸汽加热、热水循环保温、导热油电加热三种,从而解决制药、化工、食品饮料液体过滤的问题解决。

规格及技术参数
规格型号
层数
过滤面积(M2)
滤材尺寸(mm)
滤材(微米)
过滤压力(Mpa)
理论水流量(T/h)
理论存活性碳(kg)
CDH300-1
10
0.7
φ310
0.22-30
0.2-0.6
4
1-2
CDH300-2
20
1.4
φ310
0.22-30
0.2-0.6
8
3
CDH300-3
30
2.1
φ310
0.22-30
0.2-0.6
12
4-5
CDH300-4
40
2.8
φ310
0.22-30
0.2-0.6
16
6
CDH400-2
20
2.5
φ410
0.22-30
0.2-0.6
14
6
CDH400-3
30
3.75
φ410
0.22-30
0.2-0.6
21
10
CDH400-4
40
5
φ410
0.22-30
0.2-0.6
28
13
CDH500-2
20
3.9
φ510
0.22-30
0.2-0.6
35
15
CDH500-3
40
7.8
φ510
0.22-30
0.2-0.6
50
20
CDH600-2
20
5.65
φ610
0.22-30
0.2-0.6
80
25
CDH600-3
30
8.47
φ610
0.22-30
0.2-0.6
100
36
CDH600-4
40
11.30
φ610
0.22-30
0.2-0.6
160
50
CDH800-2
20
10.0
φ810
0.22-30
0.2-0.6
180
60
CDH800-4
40
20.0
φ810
0.22-30
0.2-0.6
200
120
