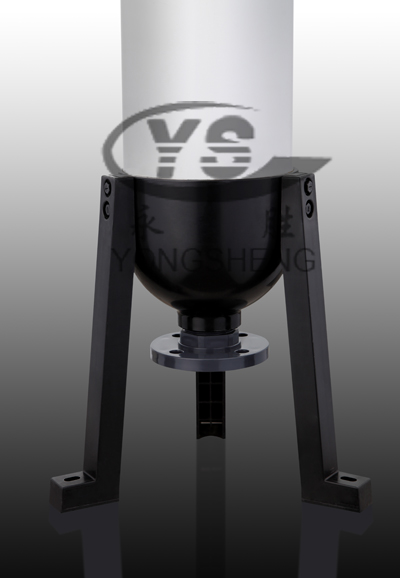

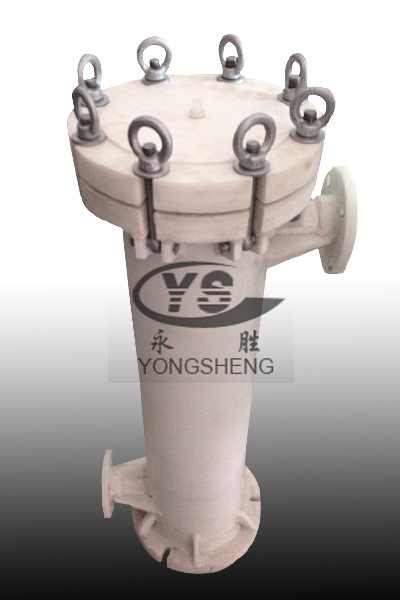

名称:(粗滤)PP袋式PVC/PP过滤器 专利号: 用途:(耐强酸碱 精滤 粗滤 大流量)PP袋式过滤机是一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。 袋式过滤机是一种压力式过滤装置,主要有过滤筒体、过滤筒盖和快开机构、PVC/PP滤袋加强网等主要部件组成,滤液由过滤机外壳的旁侧入口管流入滤袋,滤袋本身是装置在加强网篮内,液体渗透过所需要细度等级的滤袋即能获得合格的滤液,杂质颗粒被滤袋拦截。该机更换滤袋十分方便,过滤基本无物料消耗。 |
一、滤机结构及工作原理
PP袋式过滤机是一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。 袋式过滤机是一种压力式过滤装置,主要有过滤筒体、过滤筒盖和快开机构、PVC/PP滤袋加强网等主要部件组成,滤液由过滤机外壳的旁侧入口管流入滤袋,滤袋本身是装置在加强网篮内,液体渗透过所需要细度等级的滤袋即能获得合格的滤液,杂质颗粒被滤袋拦截。该机更换滤袋十分方便,过滤基本无物料消耗。
袋式过滤机主要优点:
滤袋侧漏机率小,有力地保证了过滤品质。
袋式过滤可承载更大的工作压力,压损小,运行费用低,节能效果明显。
滤袋过滤精度不断提高,目前已达到0.5μm。
袋式过滤处理量大、体积小,容污量大。
基于袋式过滤系统的工作原理和结构,更换滤袋时方便快捷,而且过滤机免清洗,省工省时。
过滤器滤袋清洗后可反复使用、节约成本。
袋式过滤应用范围广,使用灵活,安装方式多样。
二、袋式过滤机规格
袋式过滤机分为:单袋式1号过滤机、单袋式2号过滤机、多袋式过滤器
三、过滤操作及注意事项
本机操作简单,使用时只需将所需要细度等级的滤袋安装在滤筒内,检查O型密封圈是否完好,然后旋紧滤筒盖环形螺栓,即可投入工作。
泵启动后,过滤机上压力表微微上升,初始压力约0.05MPa左右,随着使用时间的延长,缸内滤渣逐渐增多,当压力达到0.3MPa时,应停机打开筒盖,检查滤机袋留渣情况,可更换滤袋继续使用(滤袋通过清洗一般可重复使用)。
过滤机压力一般调在0.1-0.3MPa比较合适,可通过回流管路或泵上回流阀来调节,过滤压力过高会损坏滤袋
四、主要用途 油漆、啤酒、植物油、医药、化学药品、石油产品、纺织化学品、感光化学品、电镀液、牛奶、矿泉水、热溶剂、乳胶、工业用水、糖水、树脂、油墨、工业废水、果汁、食用油、腊类等以及保护网,需格外注意。
袋式过滤器规格 | |||||
规格型号
|
滤袋编号 |
滤袋数 |
过滤面积(m²) |
进出口径 |
工作压力 |
CMSJDS-1P2S |
2 |
1 |
0.5 |
DN50 |
0.2-0.4 |
CMSJDS-3P2S |
2 |
3 |
1.5 |
DN50 |
0.2-0.4 |
CMSJDS-4P2S |
2 |
4 |
2.0 |
DN50 |
0.2-0.4 |
CMSJDS-5P2S |
2 |
0.5 |
2.5 |
DN50 |
0.2-0.4 |
CMSJDS-6P2S |
2 |
6 |
3.0 |
DN50 |
0.2-0.4 |
CMSJDS-7P2S |
2 |
7 |
3.5 |
DN50 |
0.2-0.4 |
CMSJDS-8P2S |
2 |
8 |
4 |
DN50 |
0.2-0.4 |
